ZJC2400-18、ZJC2401-18

18位全差分输入2/1 MSPS SAR ADC

ZJC2400-18、ZJC2401-18 18位全差分输入2/1 MSPS SAR ADC.pdf

| 产品特性

• 18位全差分，无失码

• 吞吐率：

• ZJC2400-18: 2 MSPS (Turbo模式)

• ZJC2400-18: 1 MSPS (Normal模式)

• ZJC2401-18: 1 MSPS

• INL：±2.5 LSB

• DNL：±0.5 LSB

• 谐波失真(THD)：-115 dB @ 1 kHz

• 信纳比(SINAD)：99.5 dB @ 1 kHz

• 差分输入范围：±V_REF

• 触发后无延迟响应

• 单电源供电：1.8 V

• 数字逻辑电平支持：1.8 V/2.5 V/3 V/5 V

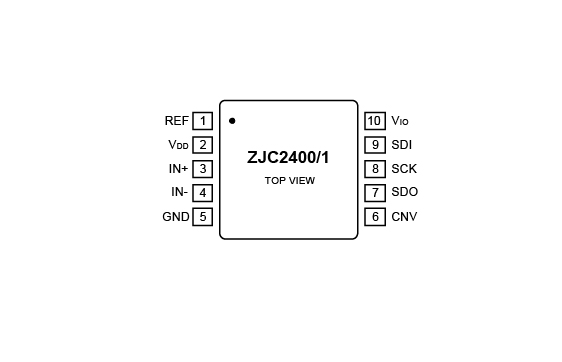

• 封装：MSOP-10、DFN-10

• 工业温度范围：-40 ℃至125 ℃

| 应用

医疗仪器自动化测试精密仪器数据采集

| 产品简介

ZJC2400-18是一款低噪声、低功耗、18位全差分输入逐次逼近型模数转换器（SAR ADC）。Turbo模式下，最高吞吐率达2 MSPS。它封装小，易使用，可降低系统的功耗和复杂性，实现高密度设计。

ZJC2400-18需要单电源供电，对IN+与IN−之间的模拟输入电压进行采样，范围从-V_REF至+V_REF（V_REF范围为2.4 V至5.1 V）。ZJC2400-18基准电压由外部提供，独立于电源电压。利用独立V_IO引脚ZJC2400-18可与1.8 V，2.5 V，3.3 V和5 V逻辑兼容。此器件提供一个SPI兼容串口，也支持菊链操作以实现多个器件串行级联。

ZJC2400/1-18分10引脚MSOP和DFN封装，工作温度范围为−40 ℃至+125 ℃。它与业界经典产品管脚兼容。

| 工具及仿真模型

| 样片申请及购买

型号	状态	工作温度范围（℃）	分辨率 (bit)	供电电压 (V)	封装	外包装	数量
ZJC2400-18AUBBT	PREVIEW	-40 至 125	18	1.71~1.89	10引脚MSOP	管装	100
ZJC2400-18AUBBR	PREVIEW	-40 至 125	18	1.71~1.89	10引脚MSOP	13吋卷盘	5000
ZJC2400-18ATBBR	/	-40 至 125	18	1.71~1.89	10引脚DFN	13吋卷盘	5000
ZJC2401-18AUBBT	PREVIEW	-40 至 125	18	1.71~1.89	10引脚MSOP	管装	100
ZJC2401-18AUBBR	PREVIEW	-40 至 125	18	1.71~1.89	10引脚MSOP	13吋卷盘	5000
ZJC2401-18ATBBR	/	-40 至 125	18	1.71~1.89	10引脚DFN	13吋卷盘	5000

样片申请与订购
