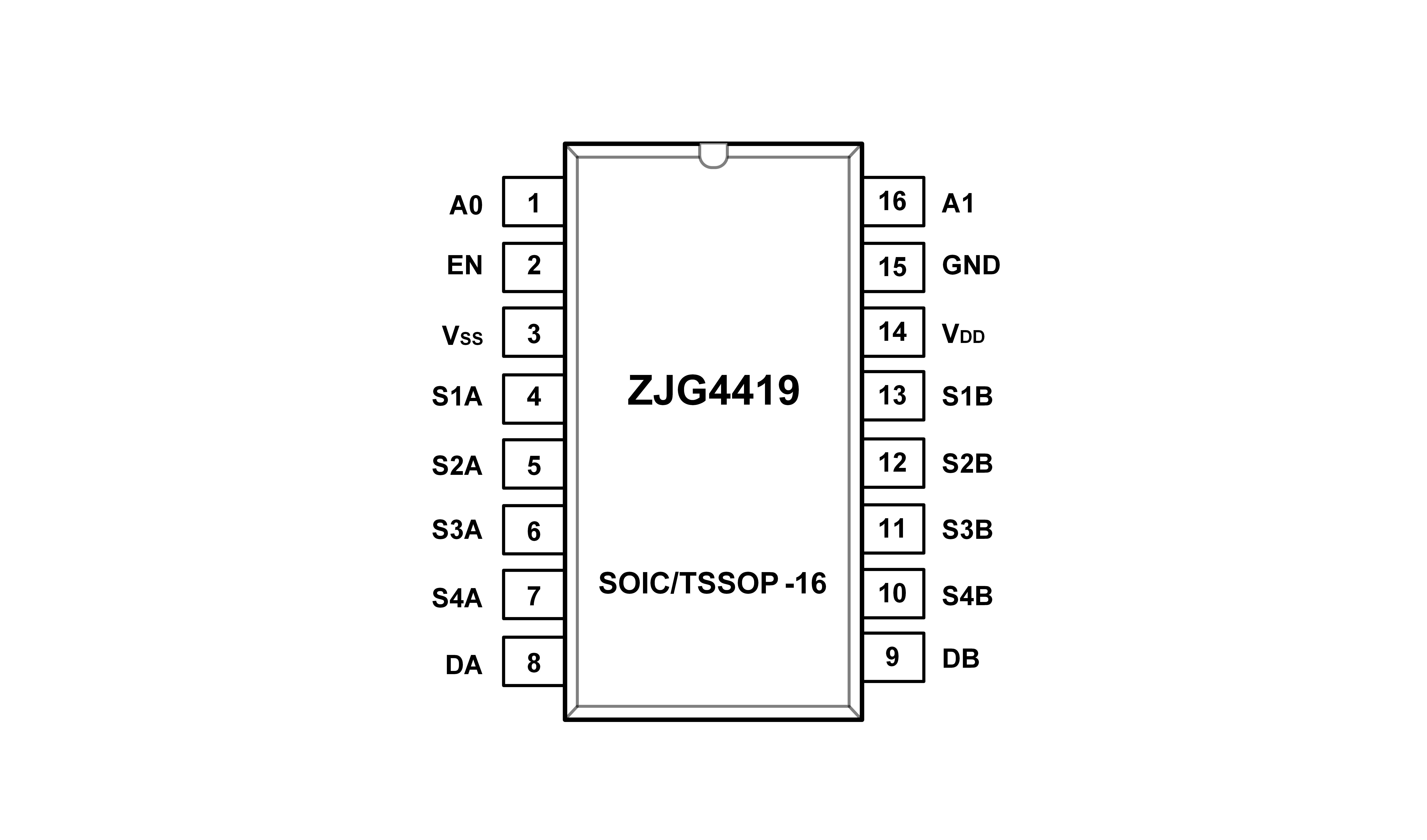

4419sop16封装

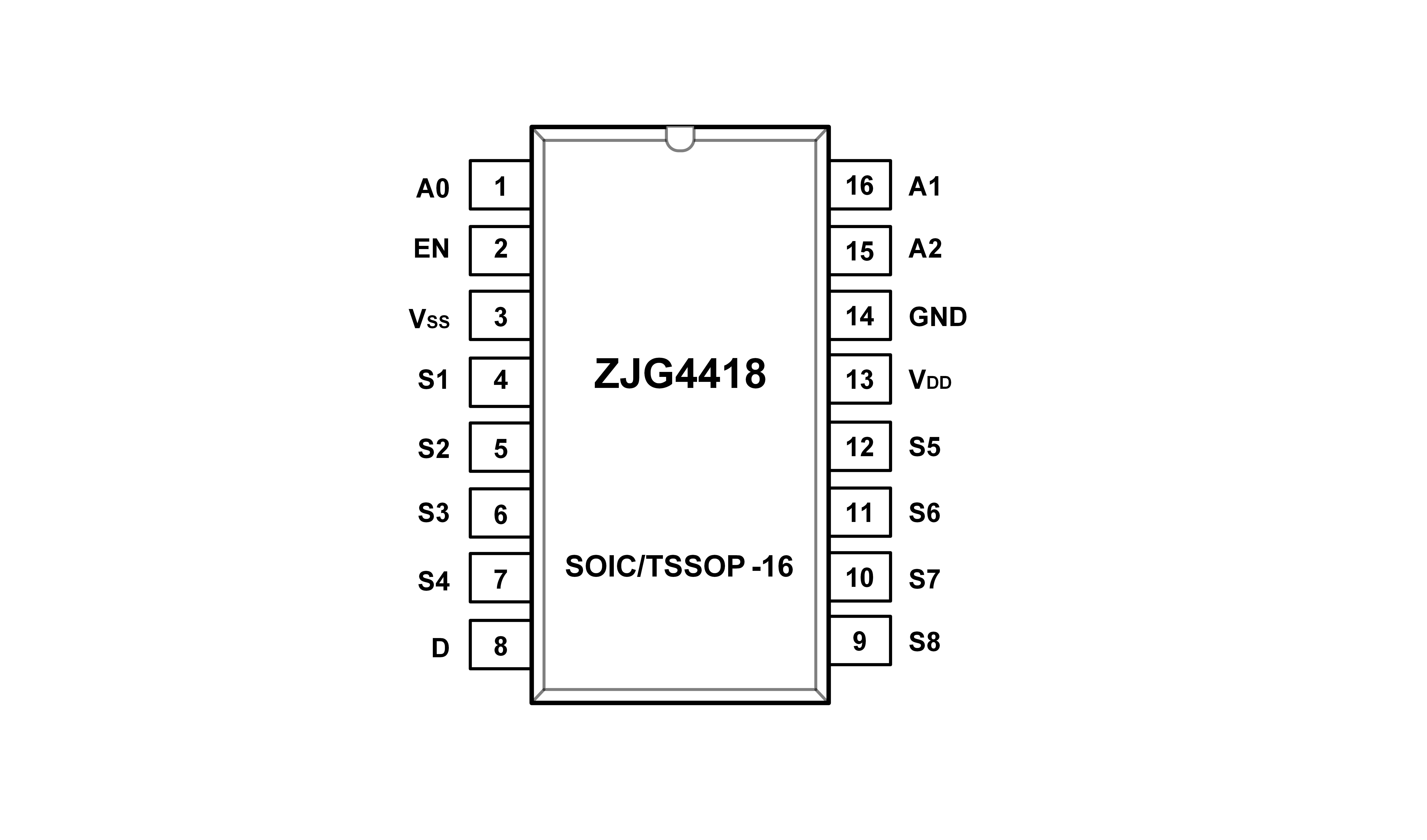

4418sop16封装

넳 넲

ZJG4418、ZJG4419 高压、防闩锁型、8选1或双4选1多路复用器

ZJG4418、ZJG4419 高压、防闩锁型、8选1或双4选1多路复用器.pdf

| 产品特性

• 防闩锁

• 轨到轨模拟信号输入输出

• 供电电压范围：±4.5 V至±25 V或9 V至50 V
• 低导通电阻：85 Ω

• 导通电阻平坦度：0.02 Ω

• 漏电流：50 pA

• 封装：TSSOP/QFN-16
• 工业温度范围：-40 ℃至125 ℃

| 应用

| 产品简介

ZJG4418/ZJG4419为单芯片模拟多路复用器，分别内置8个单通道或4对差分通道。两款器件均有EN引脚输入，用来使能或禁用通道。EN逻辑低时，所有通道均关断。当EN逻辑高时，ZJG4418根据3位二进制地址线A2、A1和A0，将8路输入之一切换至公共输出；ZJG4419根据2位二进制地址线A1和A0，将4路差分输入之一切换至公共差分输出。

ZJG4418/ZJG4419具有低导通电阻 R_ON。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。高开关速度使这些器件适合视频信号切换应用。沟槽隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，即使在过压状况下，也不会发生闩锁现象。

型号	Status	工作温度范围（℃）	封装	外包装	数量
ZJG4418AUEBT	ACTIVE	-40 至 125	16引脚TSSOP	管装	60
ZJG4418AUEBR	ACTIVE	-40 至 125	16引脚TSSOP	13吋卷盘	4000
ZJG4418ASEBR	ACTIVE	-40 至 125	16引脚SOIC	13吋卷盘	4000
ZJG4418ASEBT	ACTIVE	-40 至 125	16引脚SOIC	管装	48
ZJG4419ASEBR	ACTIVE	-40 至 125	16引脚SOIC	13吋卷盘	4000
ZJG4419ASEBT	ACTIVE	-40 至 125	16引脚SOIC	管装	48
ZJG4419AUEBT	ACTIVE	-40 至 125	16引脚TSSOP	管装	60
ZJG4419AUEBR	ACTIVE	-40 至 125	16引脚TSSOP	13吋卷盘	4000
