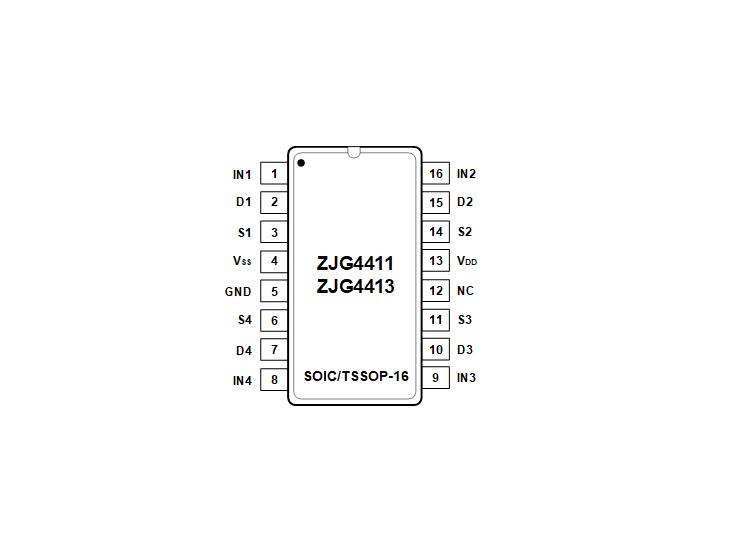

TSSOP-16封装

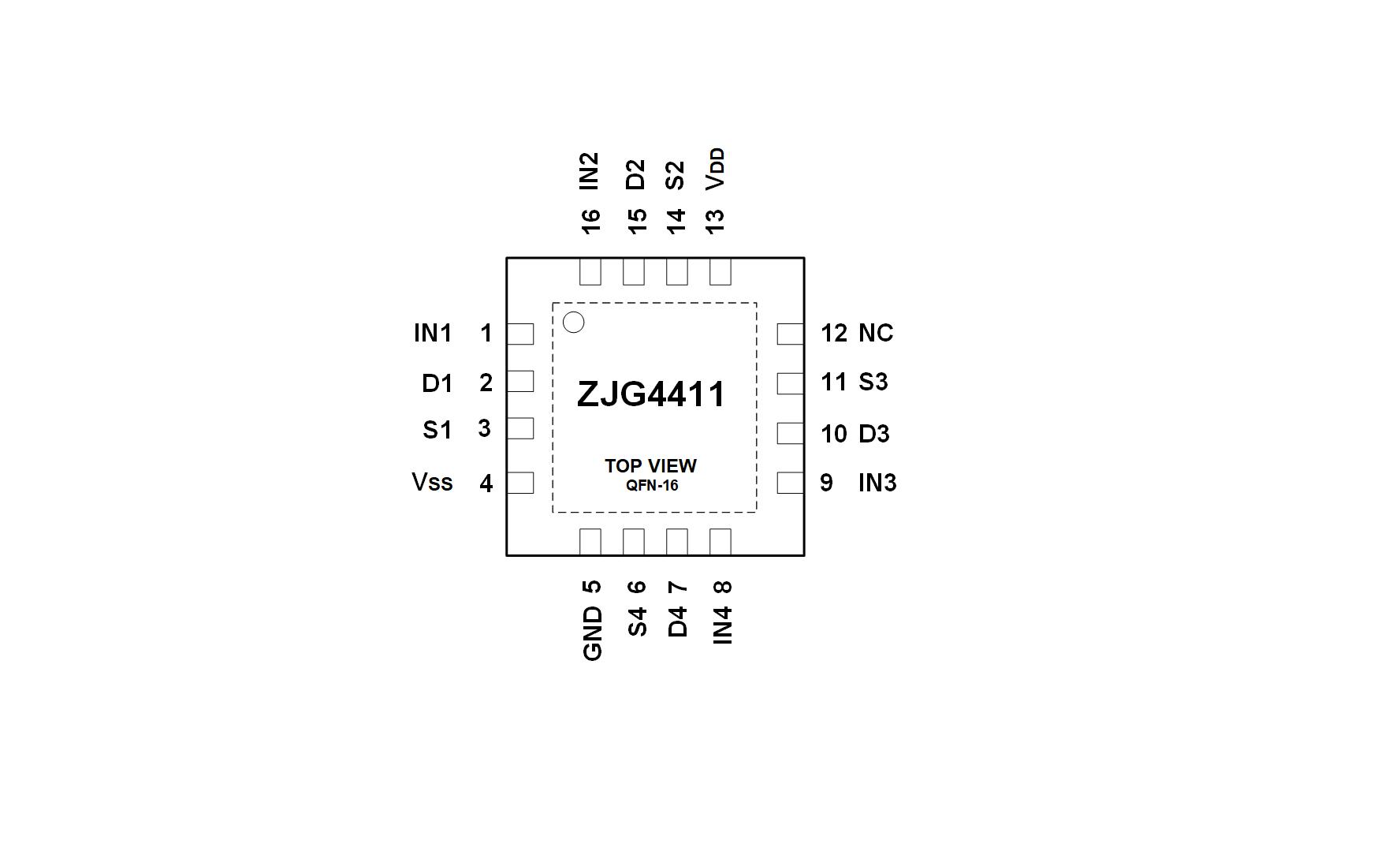

QFN封装

넳 넲

ZJG4411、ZJG4413 4.8Ω高压4通道单刀单掷(SPST)模拟开关

ZJG4411、ZJG4413 4.8Ω高压4通道单刀单掷(SPST)模拟开关.pdf

| 产品特性

• 低导通电阻：4.8 Ω

• 导通电阻平坦度：0.02 Ω

• 轨到轨模拟信号输入输出

• 供电电压范围：±4.5 V至±25 V或9 V至50 V
• 漏电流：20 pA

• 导通时间：150 ns
• 关断时间：50 ns

• 封装：TSSOP/QFN/SOIC-16

• 工业温度范围：-40 ℃至125 ℃

| 应用

| 产品简介

ZJG4411/4413是一款双电源或单电源供电的4通道单刀单掷（SPST）模拟开关。它可在±4.5 V至±25 V双电源或单+9 V至+50 V电源下工作，具有4.8Ω的低导通电阻。

在整个轨到轨模拟输入范围内，导通电阻分布非常平坦，确保在切换音频信号时具有出色的线性和低失真。快速的切换速度，加上高信号带宽，使这些部件适合视频信号切换等。它确保了超低功耗，使这些部件非常适合便携式和电池供电的仪器。

ZJG4411/4413仅在数字控制逻辑定义上有所不同。ZJG4411开关在适当的控制输入上以逻辑低电平接通。ZJG4413有两个开关，其数字控制逻辑与ZJG4411相似，而另外两个开关的逻辑是反相的。

型号	Status	工作温度范围（℃）	封装	外包装	数量
ZJG4411ASEBT	PREVIEW	-40 至 125	16引脚SOIC	管装	48
ZJG4411ASEBR	PREVIEW		16引脚SOIC	13吋卷盘	4000
ZJG4411ATEBR	PREVIEW		16引脚QFN	13吋卷盘	5000
ZJG4411AUEBT	/		16引脚TSSOP	管装	60
ZJG4411AUEBR	/		16引脚TSSOP	13吋卷盘	4000
ZJG4413ASEBT	/		16引脚SOIC	管装	48
ZJG4413ASEBR	/		16引脚SOIC	13吋卷盘	4000
