首页 ꄲ 开关和多路复用器 ꄲ ZJG4452 10 Ω, 50 V, 4通道单刀双掷(SPDT)模拟开关

2FUNCTIONALBLOCKDIAGRAM-01

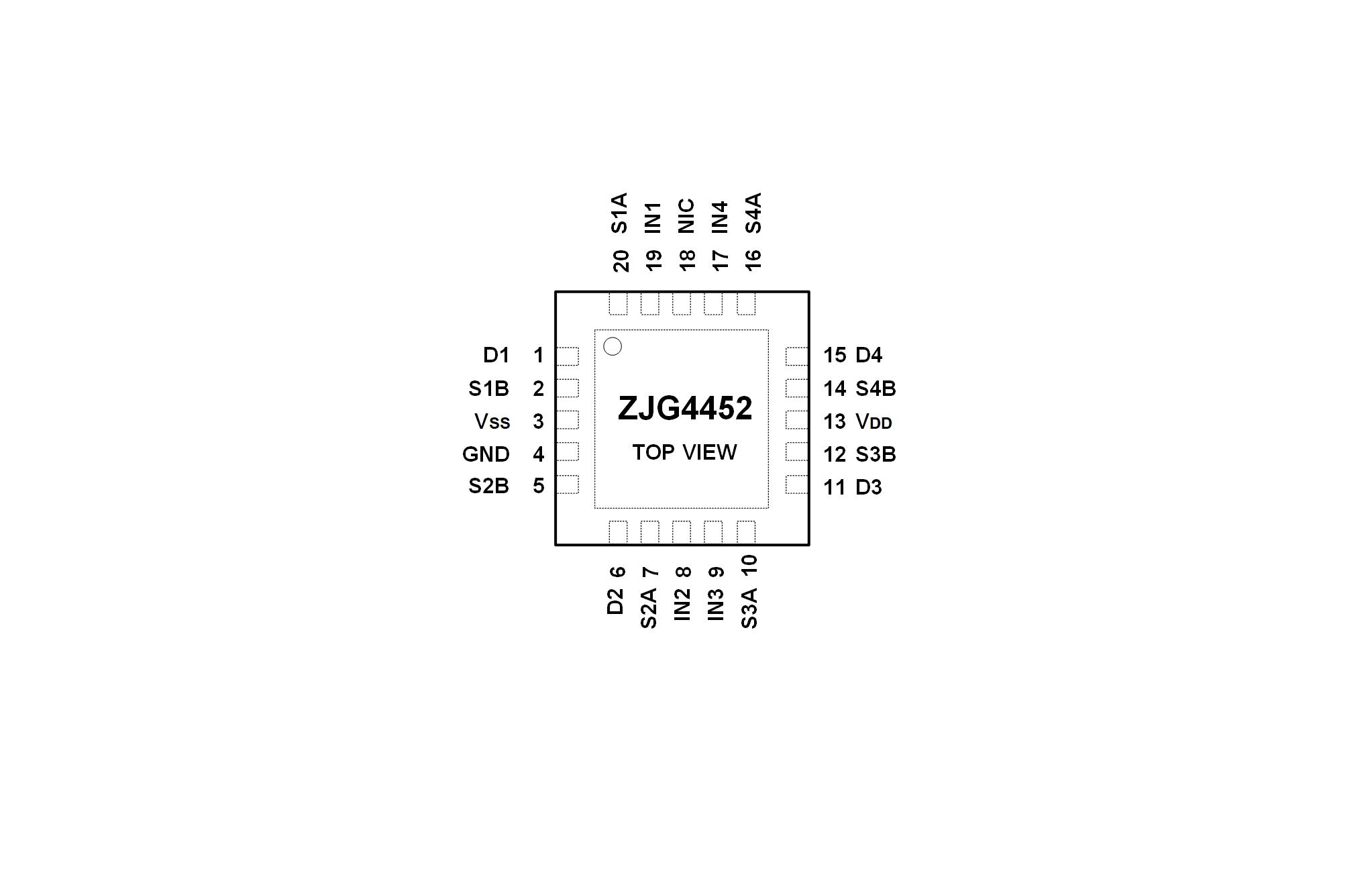

4452封装

넳 넲

ZJG4452 10 Ω, 50 V, 4通道单刀双掷(SPDT)模拟开关

ZJG4452 10 Ω, 50 V, 4通道单刀双掷(SPDT)模拟开关.pdf

| 产品特性

• 低导通电阻：10 Ω

• 导通电阻平坦度：0.02 Ω

• 轨到轨模拟信号输入输出

• 供电电压范围：±4.5 V至±25 V或9 V至50 V
• 漏电流：20 pA典型值

• 导通时间：< 55 ns
• 关断时间：< 90 ns

• 封装：TSSOP/QFN/SOIC-16

• 工业温度范围：-40 ℃至125 ℃

| 应用

| 产品简介

ZJG4452是一款双电源或单电源供电的4通道单刀双掷（SPDT）模拟开关。它可在±4.5 V至±25 V双电源或单+9 V至+50 V电源下工作。它具有低功耗，快速切换，10Ω的导通电阻。

在整个轨到轨模拟输入范围内，导通电阻分布非常平坦，确保在切换音频信号时具有出色的线性和低失真。快速的切换速度，加上高信号带宽，使这些部件适合视频信号切换等。它确保了超低功耗，使这些部件非常适合便携式和电池供电的仪器。

型号	Status	工作温度范围（℃）	封装	外包装	数量
ZJG4452ATPBR	PREVIEW	-40 至 125	20引脚QFN	13吋卷盘	5000
