首页 ꄲ 数字电位器(DigiPOTs) ꄲ ZJC2739 单通道256点位SPI接口数字电位器

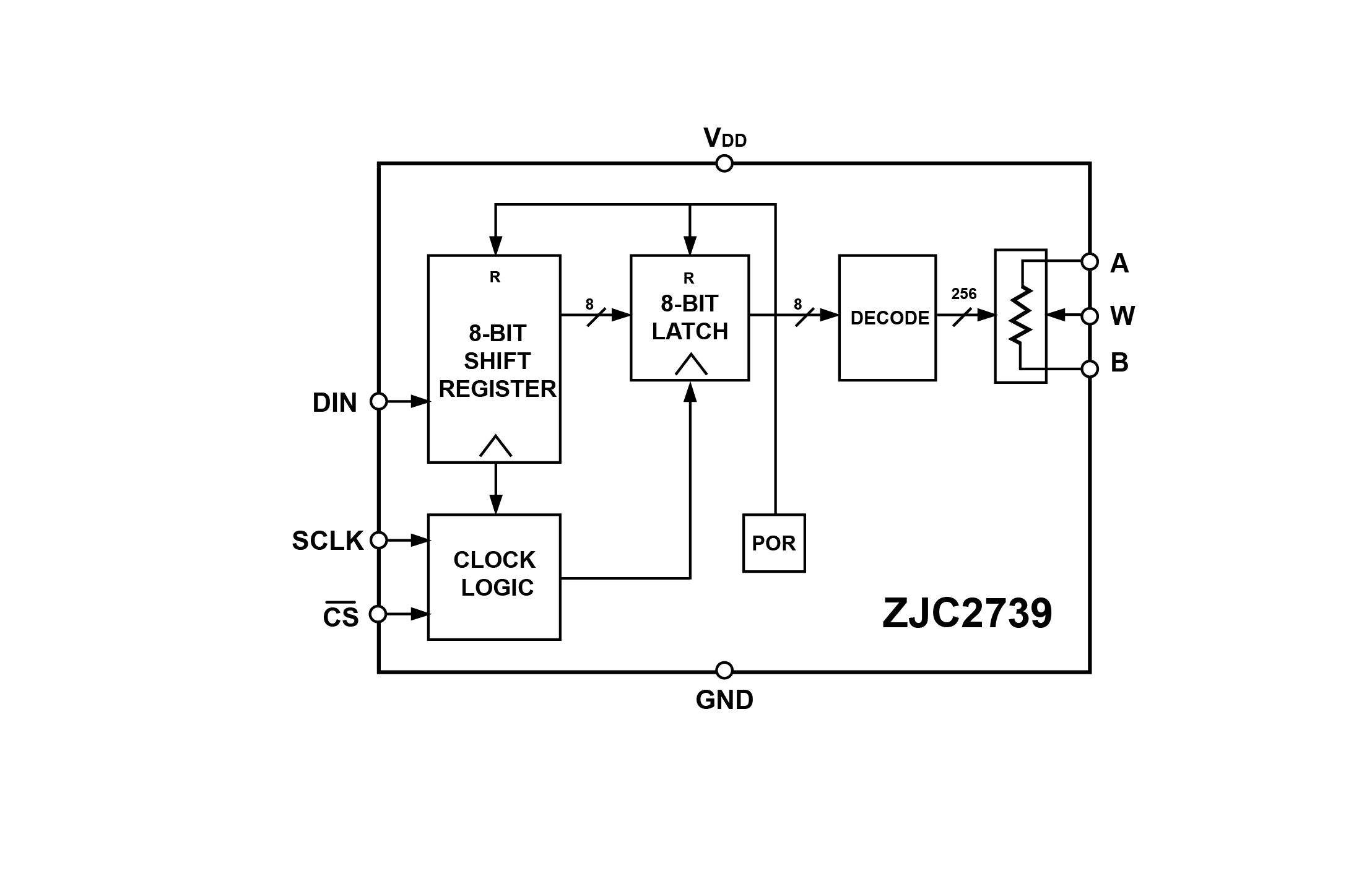

2739BlockDiagram_画板1

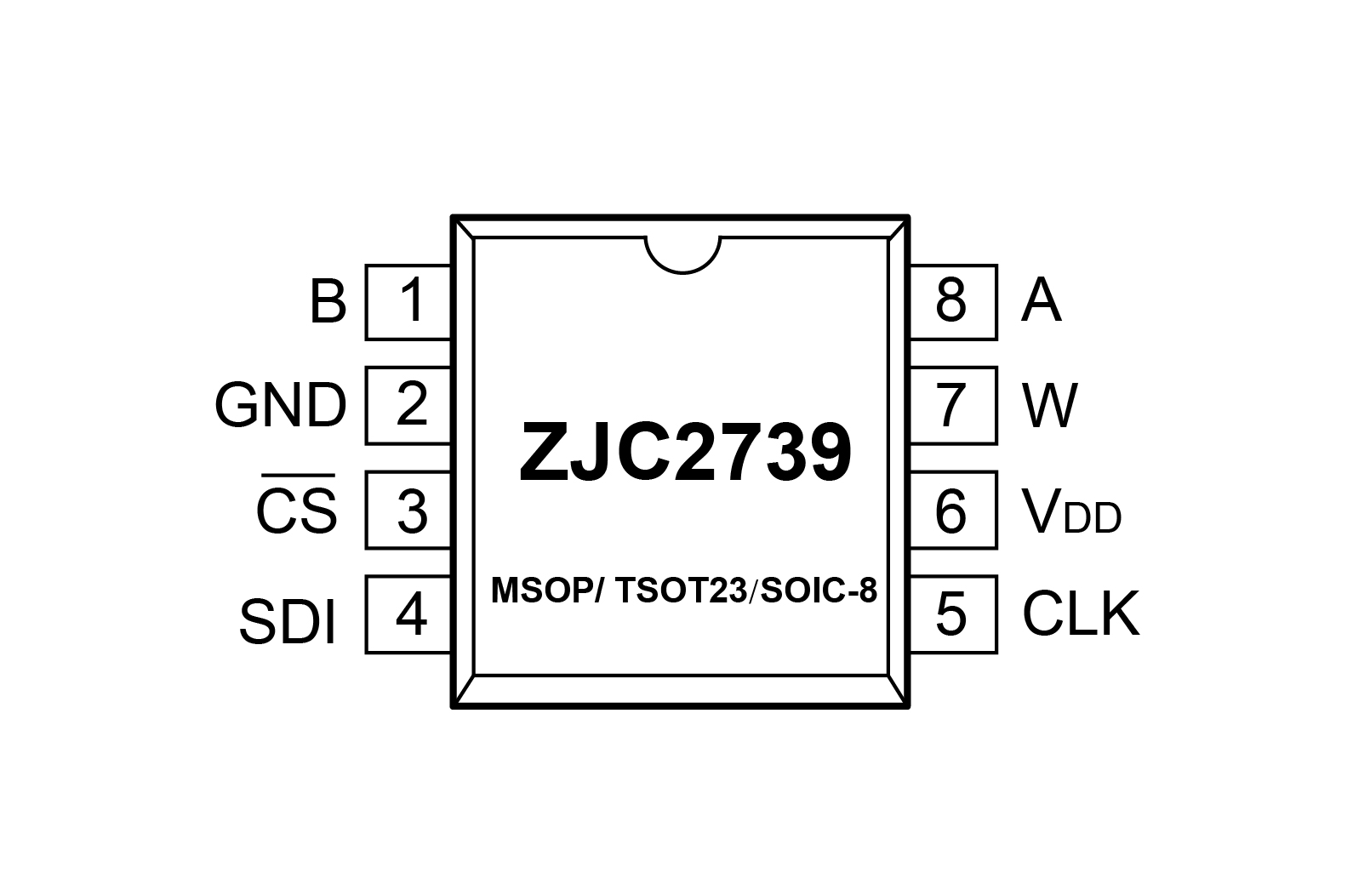

ZJC2739PinConfiguration-01

넳 넲

ZJC2739 单通道256点位SPI接口数字电位器

ZJC2739系列有/MSOP-8, TSOT23-8, SOIC-8封装

ZJC2739 单通道256点位SPI接口数字电位器.pdf

| 产品特性

• ZJC2739-10: 10 kΩ额定电阻

• ZJC2739-100: 100 kΩ额定电阻

• INL: ±0.25 LSB

• DNL: ±0.15 LSB

• 低温度系数：±35 ppm/ ℃

• 宽带宽：3 MHz

• 单电源供电：2.7 V至5.5 V
• 工业温度范围：-40 ℃ ~ +125 ℃
• 封装：MSOP-8, TSOT23-8, SOIC-8

| 应用

| 产品简介

ZJC2739-10/ZJC2739-100为单通道256点位可变电阻器件，保证±15%的低电阻容差误差。

低电阻容差和低标称温度系数简化了开环应用和需要容差匹配的应用。带宽和低总谐波失真(THD)确保对于交流信号具有最佳性能，适合滤波器设计。在电阻阵列末端的低游标电阻仅50 Ω，允许进行引脚到引脚连接。上电后，游标电阻默认在中间位置。

游标电阻值可通过SPI数字接口设置。器件内部有一个锁存器，用来保存其编程电阻值。它由一个SPI兼容型串行至并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。

型号	状态	工作温度范围（℃）	供电电压 (V)	丝印	封装	外包装	数量
ZJC2739-10AUABT	ACTIVE	-40 至 125	2.7 至 5.5	273913	8引脚MSOP	管装	100
ZJC2739-10AUABR	ACTIVE				8引脚MSOP	13吋卷盘	5000
ZJC2739-10AZABR	ACTIVE				8引脚TSOT23	7吋卷盘	3000
ZJC2739-10ASABT	ACTIVE				8引脚SOIC	管装	96
ZJC2739-10ASABR	ACTIVE				8引脚SOIC	13吋卷盘	4000
ZJC2739-100AUABT	ACTIVE	-40 至 125	2.7 至 5.5	273914	8引脚MSOP	管装	100
ZJC2739-100AUABR	ACTIVE				8引脚MSOP	13吋卷盘	5000
ZJC2739-100AZABR	ACTIVE				8引脚TSOT23	7吋卷盘	3000
ZJC2739-100ASABT	PREVIEW				8引脚SOIC	管装	96
ZJC2739-100ASABR	PREVIEW				8引脚SOIC	13吋卷盘	4000
