治精微推出高精度小尺寸8通道16位DAC系列ZJC2508



2025年07月02日,上海



上海治精微电子有限公司(以下简称“治精微”),总部位于张江的高端模拟芯片方案供应商,宣布推出带内置基准源和缓冲输出的8通道16位DAC系列。QFN(LFCSP)-16(3 mm x 3 mm)封装8通道的ZJC2508和4通道的ZJC2504实现软、硬件完全兼容业界标准产品80508系列;QFN(LFCSP)-20(4 mm x 4 mm)封装和TSSOP-20封装的8通道的ZJC2676R则实现软、硬件完全兼容业界标准产品5676R系列。

8通道的ZJC2508系列和4通道的ZJC2504系列都采用电阻串架构,并且为不同应用需求提供16、14、12位分辨率的选择。该产品系列自带内置基准源和缓冲输出,并且具有高性能的直流、交流特性、小封装尺寸等特点,可以用于精密控制设备、光通信网络、工业自动化等领域。

ZJC2676RZJC2676系列8通道DAC,提供16、12位分辨率的选择。ZJC2676R具有内置基准源,而ZJC2676不带内置基准源。

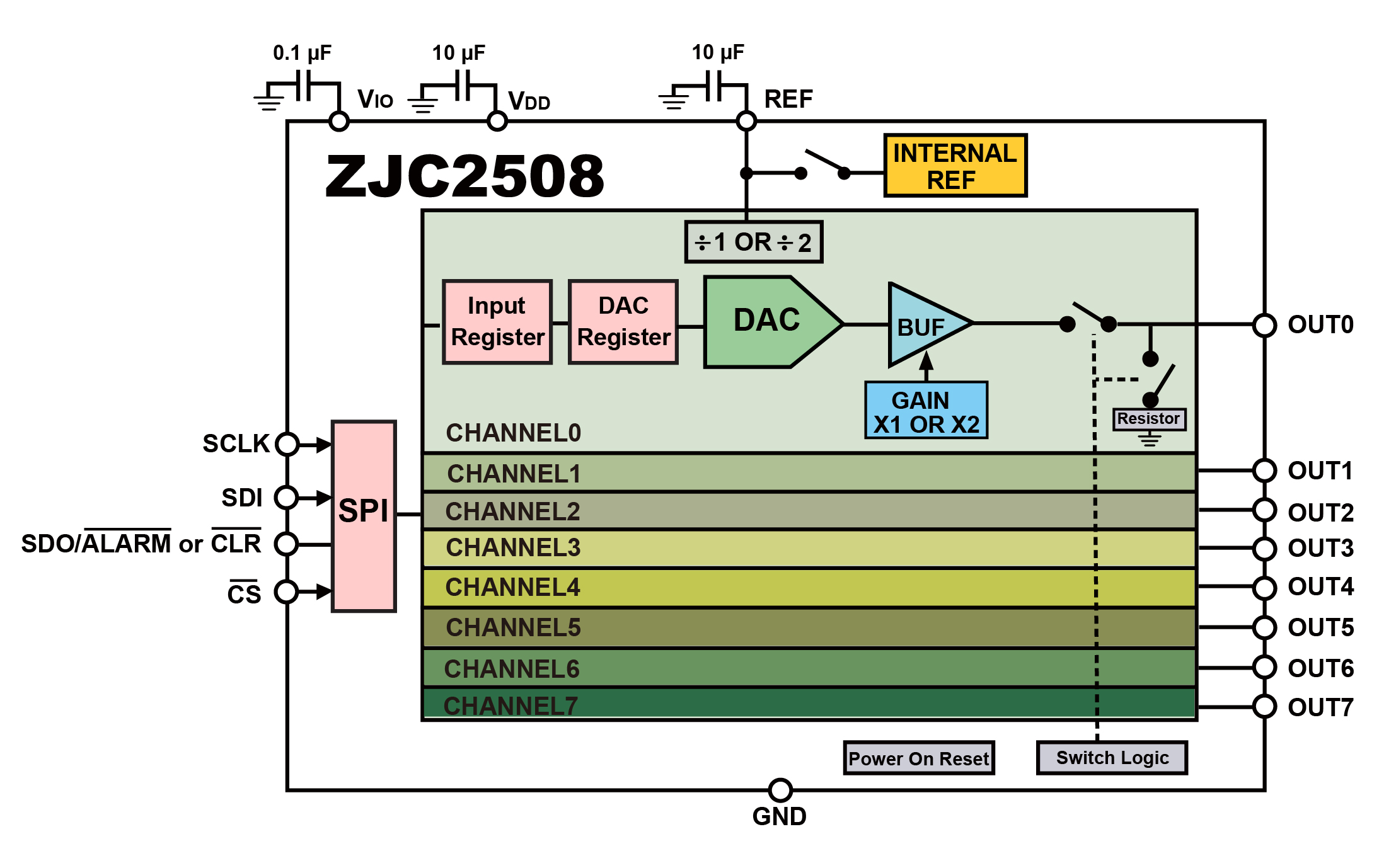

ZJC2508内部框图





ZJC2508系列的典型特性包括





• 8通道或4通道缓冲输出

• 内置电压基准源

• INL:±1.5 LSB

• DNL:±0.75LSB

• 压摆率:1 V/µs

• 输出建立时间:5 µs

 低毛刺脉冲:2 nV-s

• 串口通信:CRC纠错

• 总谐波失真(1kHz):-72 dB

• 供电电流:每通道0.2 mA

• 工作温度范围:-40 to +125

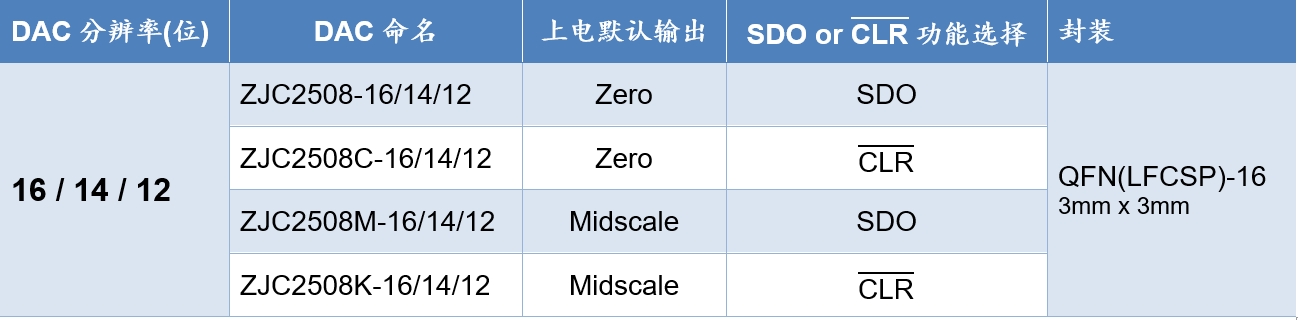

ZJC2508和ZJC2676R系列兼容多种封装选择



ZJC2508和ZJC2504系列具有灵活的输出电压范围选择,电压值由以下传输函数公式决定:

CODE:写入DAC寄存器的码值。

N:DAC的分辨率。

VREF:设计选择的DAC内部或外部基准源电压值。





  直流特性的DNL和INL典型结果如下图所示:



ZJC2508-16和ZJC2676R-16微分非线性

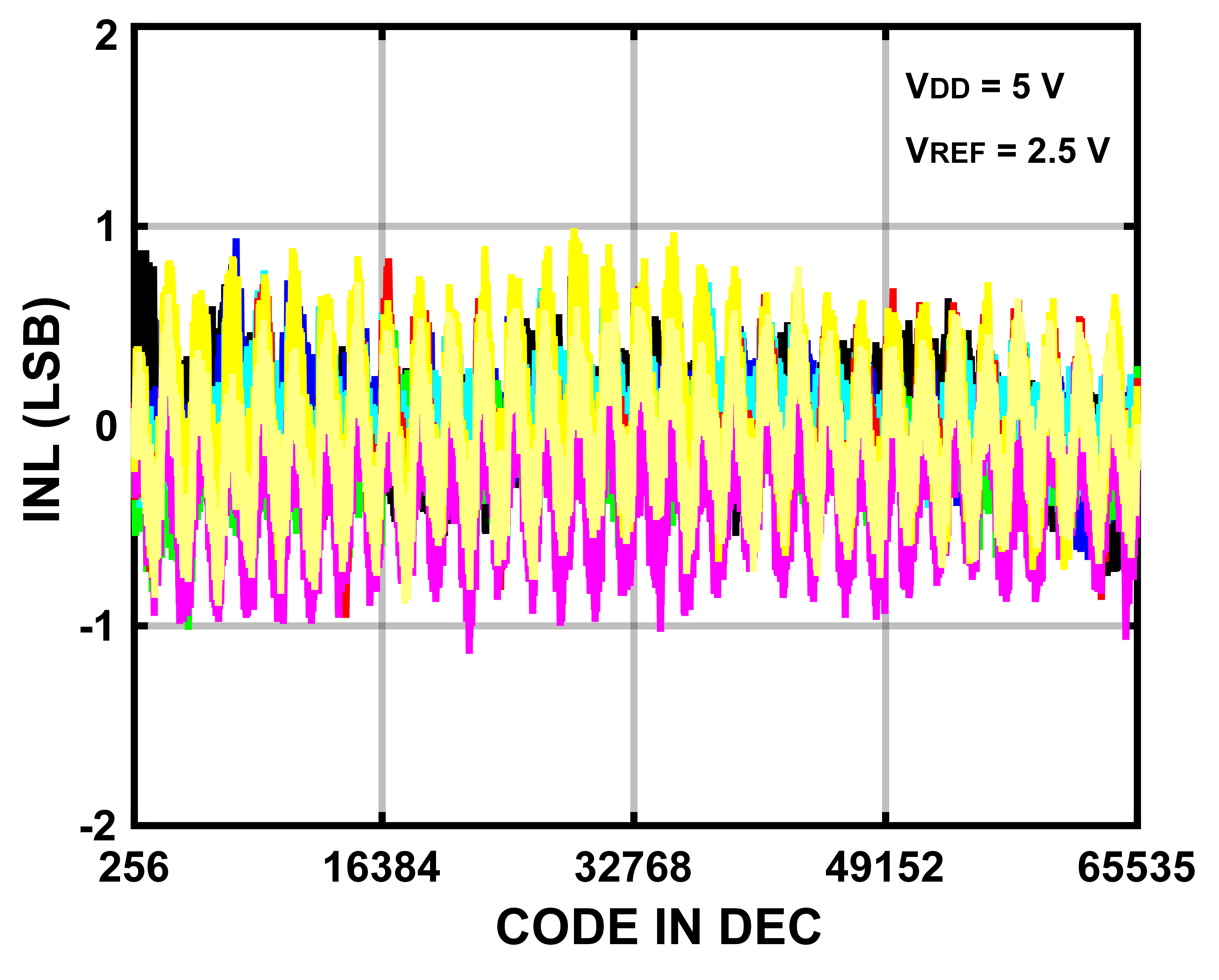

ZJC2508-16和ZJC2676R-16积分非线性

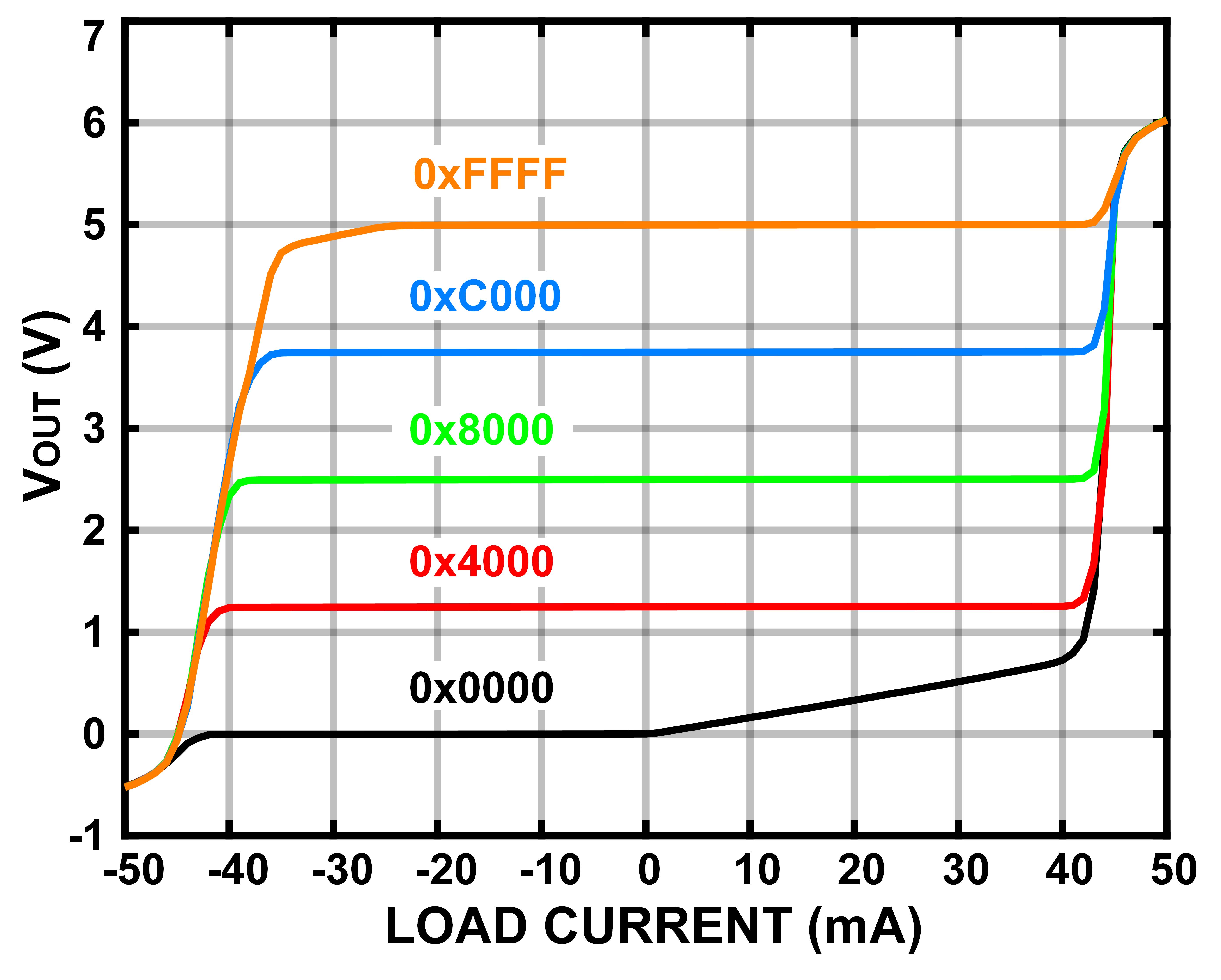

DAC系列内置缓冲输出具有出色的输出和输入电流驱动能力:



ZJC2508内部缓冲输出驱动能力

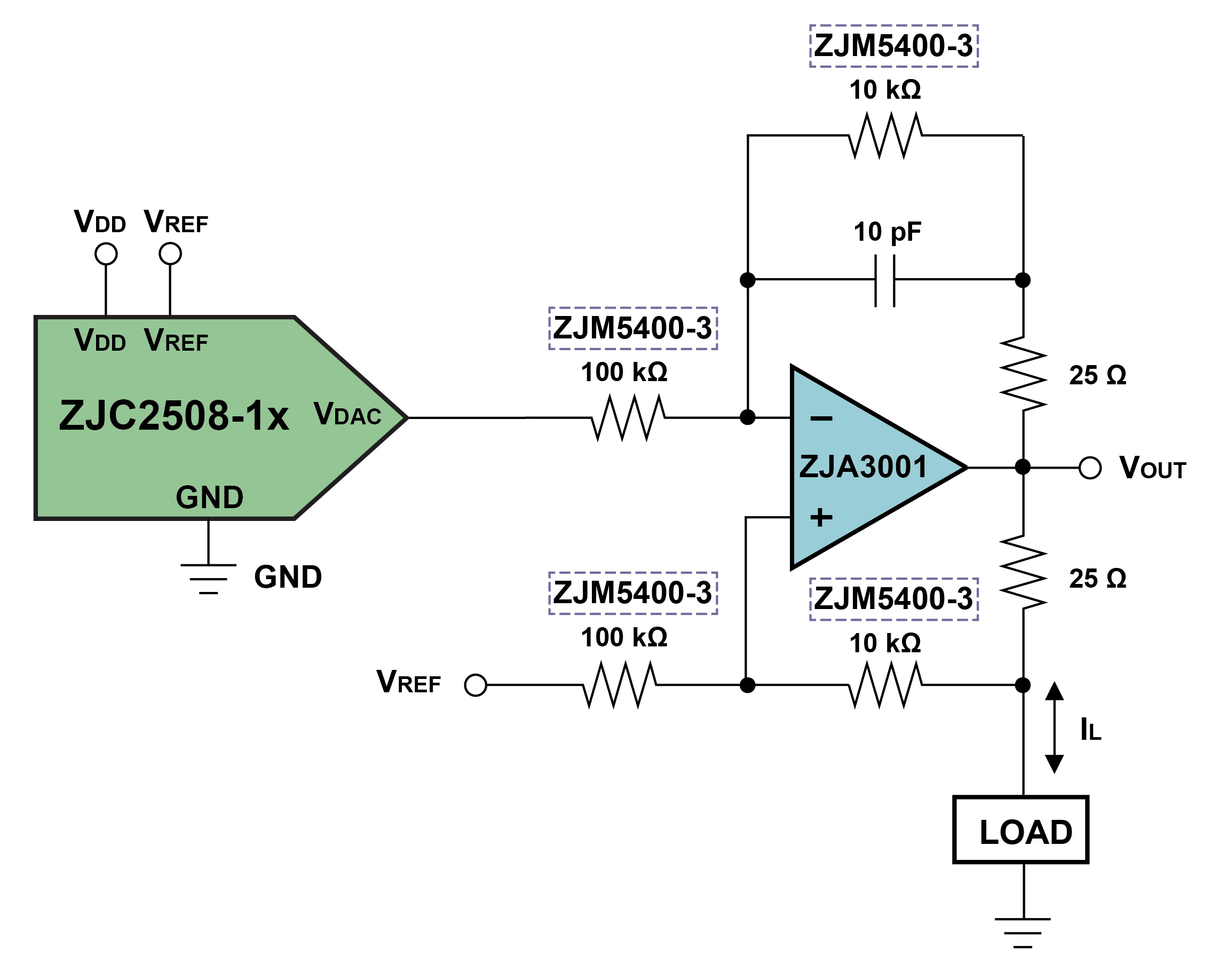

例如:ZJC2508系列可用于如下图所示的改进型Howland压控电流源。该电路具有双向电流驱动能力,并且可满足高压应用需求。其中的精密匹配电阻对也可用治精微的ZJM5400系列替换以实现性能提升。

基于ZJC2508的可编程双向电流源



ZJC2508ZJC2504ZJC2676R系列产品将继续完善治精微的高端信号链产品路线,和已发布的ZJC2541/2 (18位高精度1 MUPS DAC)系列产品及ZJC2000 (单通道18位 400 kSPS高精度ADC)系列产品配合,将更好地服务于工业客户,满足高精度数据采集的需求。此外,治精微出色的信号调理芯片,如精密电压基准源ZJR1004ZJR1001/2/3可以为ZJC2100ZJC2000ZJC2541/2ZJC2676提供高精度、低温漂、低噪声的电压基准 (温度系数保证在5 ppm/以内),36 V精密运放ZJA3000、精密仪表放大器ZJA3600、5 V精密运放ZJA3216ZJA3206ZJA3202,精密匹配电阻对ZJM5400则为其提供信号放大、滤波、输入驱动或输出缓冲。治精微是全球业界少数可提供高性能、完整精密信号链芯片解决方案的供应商。



  样片

现在可提供ZJC2508ZJC2504ZJC2676RZJC2676系列样品 如需申请样片或订购可邮件至sales@zjwmicro.com或拨打021-6858360018717852766,更多信息敬请访问www.zjwmicro.com
